丹佛斯FC300系列變頻器的閉環過程控制功能

時間：2018-02-08    作者：津信變頻    點擊：次
一、 概述：
丹佛斯 FC300 系列變頻器具有響應時間快、功能強大等特點，通過內置的單回路 PID
調節器，可以實現工業上恒壓力、恒溫度、恒流量等過程控制。

二、 接線方式：
以民用供水系統恒壓控制為例，由電位器作壓力給定，反饋信號為 4-20 mA / 0-6 bar。

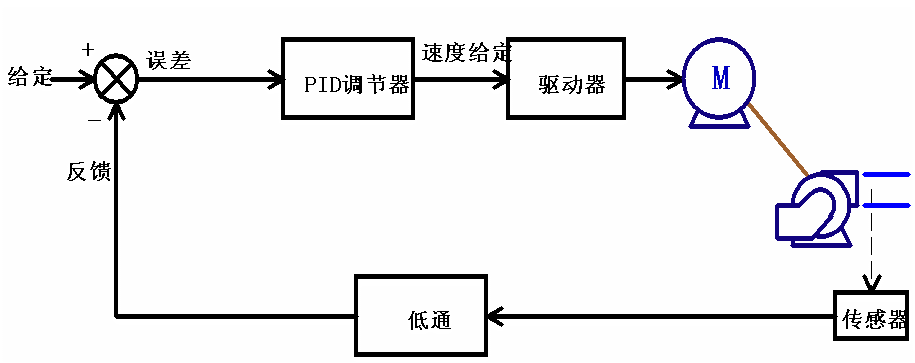

圖 1，PID 調節框圖

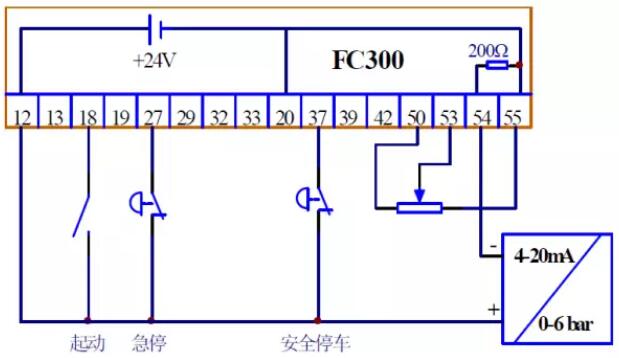

圖 2，接線圖

三、 參數設置：
首先端子 54 切換到電流輸入。

參數號碼 參數名稱 出廠值 [代碼] 設定值 [代碼]

0-02		 電機速度單位
RPM [0]
Hz [1]

1-00		 控制方式選擇 開環速度控制 [0] 閉環過程控制 [3]

3-01		 參考值反饋單位
% [1]
Bar [5]

3-03		 最大參考值
1500
6.0 bar

3-15		 參考來源 1 模擬量輸入端子 53 [1] 模擬量輸入端子 53 [1]

4-12		 電機速度下限
0 Hz
15 Hz

4-14		 電機速度上限
120 Hz
50 Hz

6-10		 端子 53 低電壓
0.07 V
0.07 V

6-11		 端子 53 高電壓
10.0 V
10.0 V

6-14		 端子 53 參考/反饋低
0
0 bar

6-15		 端子 53 參考/反饋高
1500
6.0 bar

6-22		 端子 54 低電流
0.14 mA
4.0 mA

6-23		 端子 54 高電流
20.0 mA
20.0 mA

6-24		 端子 54 參考/反饋低
0
0 bar

6-25		 端子 54 參考/反饋高
1500
6.0 bar

6-26		 端子 54 濾波時間
0.001 s
0.1 s

7-20		 過程反饋源 1 無功能 [0] 模擬量輸入端子 54 [2]

7-30		 過程 PID 正常/反向控制 正常 [0] 正常 [0]

7-31		 過程 PID 防積分飽和 開 [1] 開 [1]

7-32		 過程 PID 啟動速度
0.00
15.00 Hz

7-33		 過程 PID 比例增益
0.01
0.3

7-34		 過程 PID 積分時間
Off
8.0 s

7-35		 過程 PID 微分時間
0 s
0 s

7-36		 過程 PID 微分增益極限
5.0
5.0



如果壓力給定不由電位器，而使用內部預置給點則設置預置給點參數。

參數號碼 參數名稱 出廠值 [代碼] 設定值 [代碼]

3-10.0		 預置給點 1
0		 100%對于 6Bar
